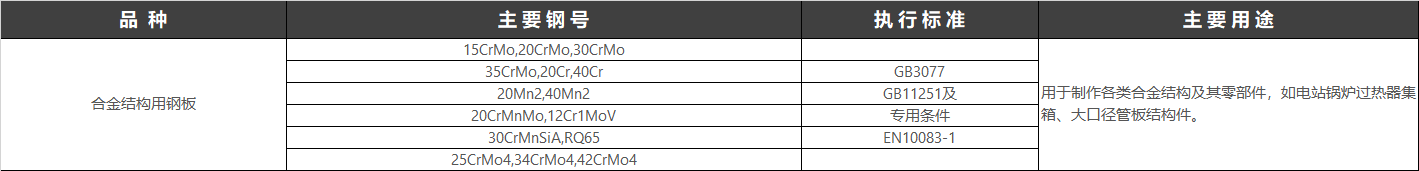

合金结构钢(structural alloy steel)是指用作机械零件和各种工程构件并含有一种或数种一定量的合金元素的钢。现行执行标准:GB/T 3077-2015 合金结构钢。
合金结构钢由于具有合适的淬透性,经适宜的金属热处理后,显微组织为均匀的索氏体、贝氏体或极细的珠光体,因而具有较高的抗拉强度和屈强比(一般在0.85左右),较高的韧性和疲劳强度,和较低的韧性-脆性转变温度,可用于制造截面尺寸较大的机器零件。
②表面硬化结构钢 用以制造表层坚硬耐磨而心部柔韧的零部件,如齿轮、轴等。为使零件心部韧性高,钢中含碳量应低,一般在0.12~0.25%,同时还有适量的合金元素,以保证适宜的淬透性。氮化钢还需加入易形成氮化物的合金元素(如Al、Cr、Mo等)。渗碳或碳氮共渗钢,经850~950℃渗碳或碳氮共渗后,淬火并在低温回火(约200℃)状态下使用。氮化钢经氮化处理(480~580℃),直接使用,不再经淬火与回火处理。
技术工艺
根据钢种和钢的质量要求,合金结构钢的冶炼,可采用氧气顶吹转炉、平炉、电弧炉;或再加电渣重熔、真空除气。铸锭可采用连铸或模铸。钢锭应缓慢冷却或热送锻造、轧制。钢锭加热时,应力求温度均匀并有足够的保温时间,以改善偏析缺陷和避免锻、轧时变形不均匀;锻、轧后的钢材,尺寸小的、特别是含碳0.2%左右的渗碳钢,在600℃以上时应快速冷却,以免加重带状组织;截面较大的锻件,应采取措施消除内应力和白点。调质钢应尽可能淬火成马氏体组织,然后回火成索氏体组织;渗碳钢在渗碳过程中,渗层浓度梯度不宜过大,以免在渗层晶界上出现连续网状碳化物;氮化钢必需先经热处理得到所需的性能,再经最后精加工才能进行氮化。氮化处理后除将脆薄的“白层”研磨除去外,不再加工。
