30CrMnSiA执行标准：GBT 3077-2015合金结构钢在淬火加高温回火状态下具有较高的强度和韧性。淬透性不高，油淬时可以淬透25mm厚度的工件。为了提高该牌号的综合力学性能，减少零件的淬火变形，尺寸15mm以下的棒材或厚度8mm以下的棒材可以使用等温淬火，这样可以获得最好的强度和塑性配合，室温冲击韧性大大提高，但屈服度会有降低。30CrMnSiA的缺点是有回火脆性，脱碳倾向较大，横向性能较差。焊接性能中等。冷变形塑性较好，切削加工性能好。在紧固件行业，该牌号可用于制造各类承受中等载荷的重要零件。该牌号有专门用于冷镦加工的铆螺料，牌号为ML30CrMnSiA。
范围
本标准规定了热轧和锻制的合金结构钢尺寸、外形、重量及允许偏差、技术要求、检验方法、检验规则、包装、标志和质量证明书等。
本标准适用于直径或厚度不大于250mm的合金结构钢棒材。经供需双方协商，也可供应直径或厚度大于250mm的合金结构钢棒材。
本标准所规定牌号的化学成分亦适用于钢锭、钢坯及其制品

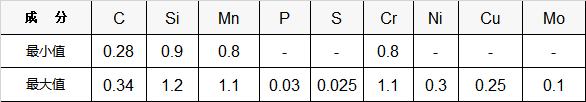

① 本标准中规定带A字标志的牌号仅能作为高级优质钢订货，其他牌号按优质钢订货；
② 根据需方要求，可对表中各牌号按高级优质钢（指不带A）或特级优质钢（全部牌号）订货，只需在所订牌号后加A或E字标志（对有A字牌号应先去掉A），需方对表中牌号化学成分提出其他要求可按特殊要求订货。
③ 统一数字代号系根据GB/T17616规定列入，优质钢尾部数字为2，高级优质钢（带A钢）尾部数字为3，特级优质钢（带E钢）尾部数字为6。
③ 统一数字代号系根据GB/T17616规定列入，优质钢尾部数字为2，高级优质钢（带A钢）尾部数字为3，特级优质钢（带E钢）尾部数字为6。

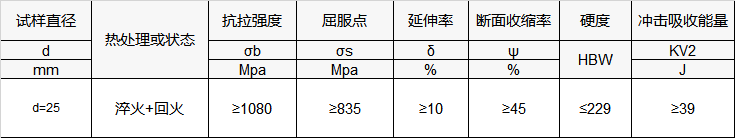

30CrMnSiA 机械性能
热处理：
淬火温度880°C 油冷；回火温度540°C 水冷 、油冷
①热处理温度允许调整范围：淬火±15°C，低温回火±20°C，高温回火±50°C
②表中所列力学性能适用于截面尺寸不大于80mm的钢材。尺寸大于80至100mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低1%（绝对值）、5%（绝对值）及5%；尺寸大于100至150mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低2%（绝对值）、10%（绝对值）及10%；尺寸大于150至250mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低3%（绝对值）、15%（绝对值）及15%；
③ 硼钢在淬火前可先经正火，正火温度应不高于其淬火温度，铬锰钛钢第一次淬火可用正火代替
④ 拉伸试验时试样钢上不能发现屈服，无法测定屈服点σs情况下，可以测规定残余伸长应力στ0.2
①热处理温度允许调整范围：淬火±15°C，低温回火±20°C，高温回火±50°C
②表中所列力学性能适用于截面尺寸不大于80mm的钢材。尺寸大于80至100mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低1%（绝对值）、5%（绝对值）及5%；尺寸大于100至150mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低2%（绝对值）、10%（绝对值）及10%；尺寸大于150至250mm的钢材，允许其断后延长率、断面收缩率及冲击吸收能量较表中的规定分别降低3%（绝对值）、15%（绝对值）及15%；
③ 硼钢在淬火前可先经正火，正火温度应不高于其淬火温度，铬锰钛钢第一次淬火可用正火代替
④ 拉伸试验时试样钢上不能发现屈服，无法测定屈服点σs情况下，可以测规定残余伸长应力στ0.2
⑤表中硬度为钢材退火或高温回火供应状态布氏硬度HB10/3000的值

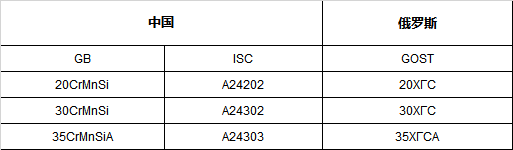

近似对照表 合金结构钢
